Tipos de sistemas de corte por chama
Quando dizemos sistema de corte por chama, normalmente dizemos sistema de corte CNC por chama ou controlador de corte CNC por chama. Existem muitos sistemas CNC de máquinas de corte por chama e plasma no mercado atualmente, os mais famosos são:
CNC da Hypertherm
O mais famoso é o sistema EDGE Connect CNC.
- EDGE Connect, plataforma de controle numérico computadorizado (CNC) da Hypertherm, oferece confiabilidade incomparável, poderosos recursos incorporados e um alto nível de personalização. Baseado na plataforma PhoenixCNC-líder do setor, o sistema oferece recursos de software novos e avançados, incluindo agrupamento automático ProNest CNC com tecnologia SureCut, além de hardware aprimorado.
- Para fácil configuração, alterações e atualizações, os CNCs EDGE Connect podem ser configurados em campo com software específico para a aplicação da máquina de corte. O sistema-fácil de{2}}usar combina desempenho de corte avançado com uma interface gráfica intuitiva e oferece suporte a aplicações de plasma, oxicorte e jato de água.
- O-console do operador de software na tela (Soft OpCon) permite fácil configuração e operação da estação de corte e movimento manual.
- As comunicações integradas com os sistemas de controle de altura da tocha e plasma proporcionam controle automatizado e especializado usando tabelas de corte instaladas de fábrica ou personalizadas.
- EDGE Connect é executado no Windows®10 Sistema operacional empresarial.
- Interface de tela sensível ao toque fácil-de{1}}usar, os operadores de máquinas podem criar programas de peças agrupados e obter qualidade de corte ideal sem treinamento extensivo.
Importa diretamente formas simples DXF, DWG, CAM, DGN e CNC.
- Projetado para acomodar uma ampla gama de aplicações, como plasma (incluindo corte, marcação, chanfro, cano/tubo), oxicorte (incluindo chanfro) e jato de água.
Star Fire CNC e Fangling CNC
O sistema Star Fire CNC e Fangling CNC é o sistema de corte por chama CNC e sistema de corte plasma CNC mais famoso da China, e suas funções são semelhantes.

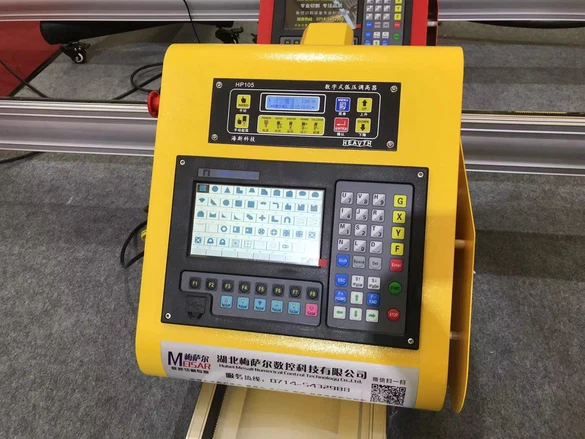

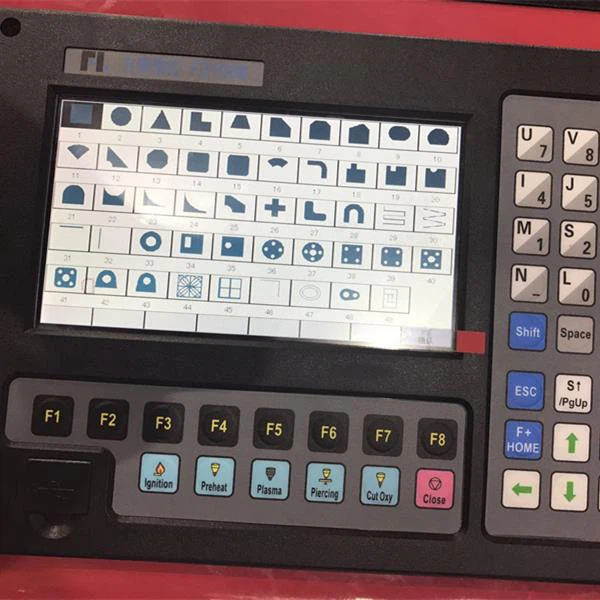

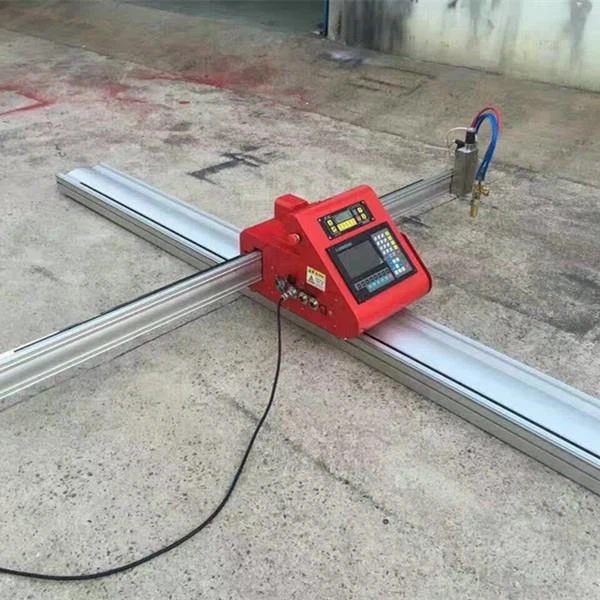

Por exemplo, atualmente, o mais novo sistema CNC-de corte por chama em nossa máquina de corte CNC portátil é o Fangling FLSK-2100B, que possui funções de controle de chama e plasma. Usamos a FLSK-2100B como nossa máquina CNC portátil de corte por chama ou plasma principalmente porque:
Funções do sistema de corte por chama:
● Design de teclado compacto e fácil entrada de arquivos.
● A forma possui algumas operações como Proporcionar, Girar e Espelhar.
● A forma pode ser organizada nos modos matriz, interação e empilhado.
● A placa de aço pode ser ajustada de acordo com qualquer lado do aço.
● O sistema de coordenadas pode ser personalizado para suportar coordenadas bidimensionais de todos os oito tipos.
● Todos os tipos de portas de entrada e saída e o número podem ser personalizados (normalmente aberta ou normalmente fechada).
● Função de auto{0}diagnóstico, para diagnosticar o status da chave e todo o status de E/S, facilitando a inspeção e a depuração.
● Fornece uma interface USB frontal para copiar arquivos.
● O sistema pode ser atualizado facilmente pela interface USB e oferecemos serviço de atualização vitalício.
● Todas as funções e técnicas podem ser atualizadas on-line e não se preocupe com o serviço pós-venda.
● Importe e exporte arquivos individualmente ou em todos os arquivos.
● Backup e restauração de parâmetros.
● Suporta quatro tipos de modo Chama, Plasma, Marcador e Demonstração.
● Incluindo vários tipos de parâmetros de processamento para atender às necessidades de diferentes processos.
● Chama e Plasma são separados nas portas IO de controle.
● Suporte para THC (Torch Height Control), pré-aquecimento de dois-níveis e perfuração de três-níveis no modo chama.
Indicador técnico do sistema de corte por chama
● Eixo de controle: ligação de 2 eixos (3 eixos personalizáveis)
● Precisão de controle: +/-0,001 mm
● Intervalo de coordenadas: +/- 99999.99mm
● Pulsos máximos: 200 kHz.
● Velocidade máxima: 15.000 mm/m
● Máximo de linhas de código: 80.000 linhas
● Tamanho máximo do arquivo de código único: 4M
● Resolução de tempo: 10ms
● Tensão de trabalho: entrada de energia de corrente contínua +24V-CC, potência > 80W.
● Temperatura de trabalho: -10 graus ~+60 graus. Umidade relativa, 0~95%.
● Potência máxima do motor de arco THC: 45W (adequado para modelos com “T”). se precisar de mais potência, pode selecionar o valor máximo: 200W.
Interface do controlador do sistema de corte por chama
● Pinos DB15 SMA Interface macho de 2 eixos de acionamento do motor.
● Pinos DB25 SMA Interface fêmea de 16 canais, portas de saída de isolamento optoeletrônico, corrente de refluxo máxima de 300mA.
● Interface macho SMA de pinos DB25 de portas de entrada de isolamento optoeletrônico de 16 canais, corrente de saída máxima de 300mA.
● Interface USB no painel frontal, para maior comodidade na transmissão do código de corte.
● Estenda as portas de entrada/saída IO, portas de entrada PWM e portas de entrada analógicas.
● Interface RS232 de porta serial macho DB9 padrão opcional.
Configuração de hardware do sistema de corte por chama
● Monitor:7 polegadas, 800*480, alta definição, 16 milhões de cores e LCD de alto brilho
● Memória: 64M SDRAM
● Espaço de programa disponível para o usuário: disco rígido eletrônico de 256M
● Frequência da CPU: 400 MHz
● USB: interface frontal USB 1.1, disco U de pelo menos 16 GB compatível
● Teclado: teclado PCB
● Chassi: estrutura totalmente-de aço totalmente blindada que protege radiação eletromagnética, interferência e eletricidade estática

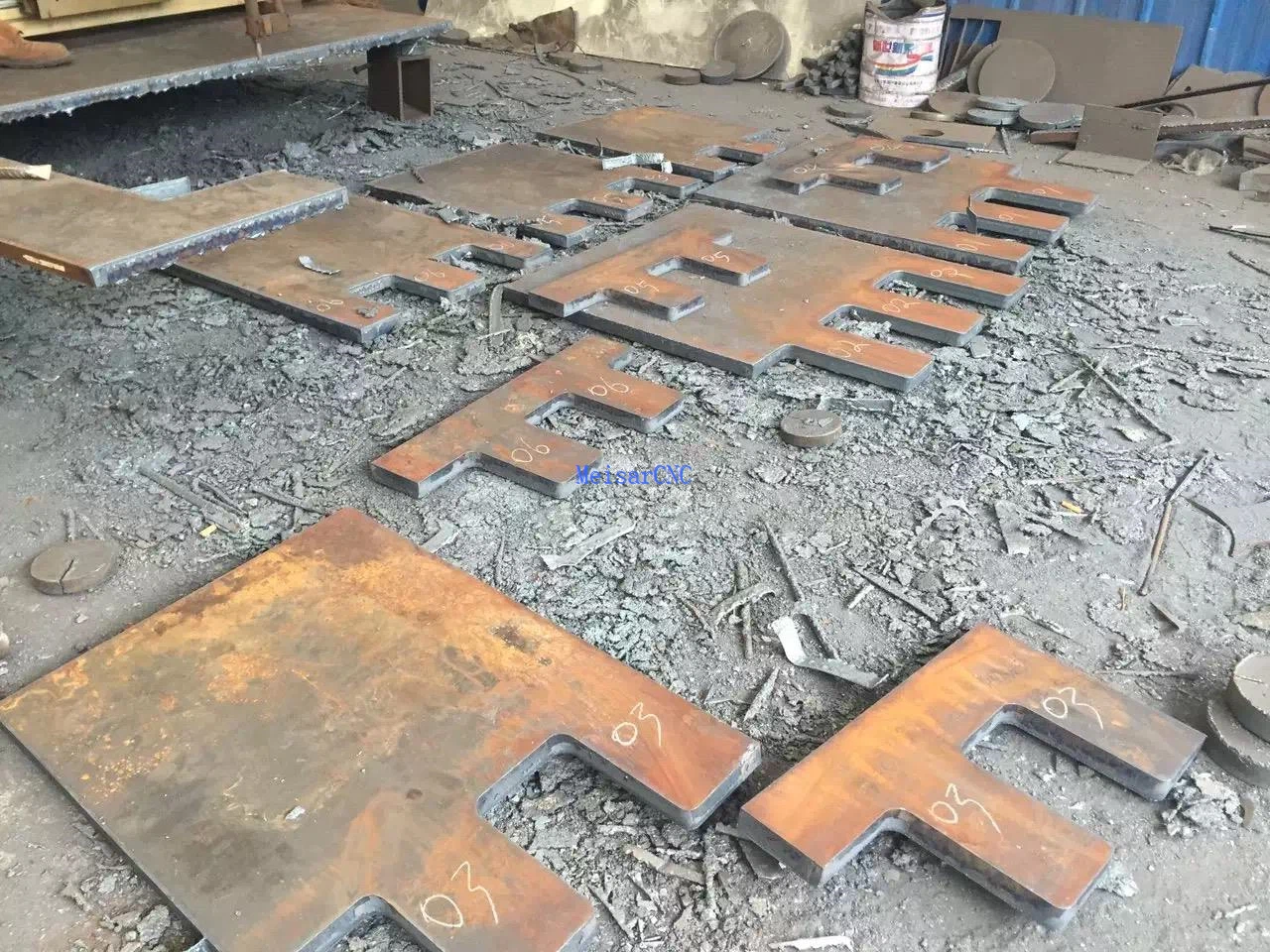

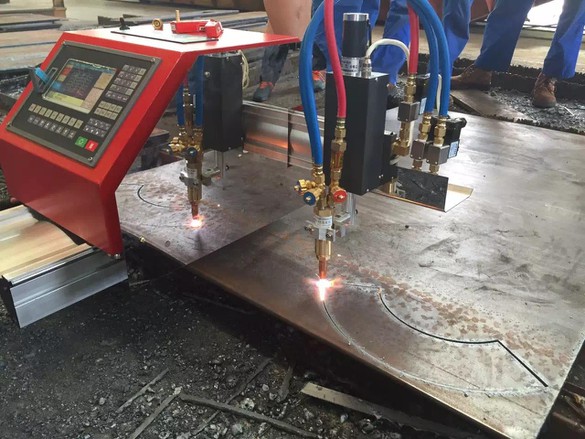

Corte de amostras por máquinas de corte por chama cnc portáteis Hubei Meisar:
Indicador técnico do sistema de corte por chama
● Eixo de controle: ligação de 2 eixos (3 eixos personalizáveis)
● Precisão de controle: +/-0,001 mm
● Intervalo de coordenadas: +/- 99999.99mm
● Pulsos máximos: 200 kHz.
● Velocidade máxima: 15.000 mm/m
● Máximo de linhas de código: 80.000 linhas
● Tamanho máximo do arquivo de código único: 4M
● Resolução de tempo: 10ms
● Tensão de trabalho: entrada de energia de corrente contínua +24V-CC, potência > 80W.
● Temperatura de trabalho: -10 graus ~+60 graus. Umidade relativa, 0~95%.
● Potência máxima do motor de arco THC: 45W (adequado para modelos com “T”). se precisar de mais potência, pode selecionar o valor máximo: 200W.
