Máquinas CNC de corte de perfis e vigas

Máquinas CNC de corte de perfis estruturais e vigas

Coping térmico, esquadria e perfilamento automatizados para fabricação de aço estrutural pesado
Os fabricantes de aço estrutural exigem alto rendimento e geometria precisa para vigas H-, canais, ângulos e seções estruturais ocas (HSS). Nossas máquinas CNC de corte de perfis e vigas utilizam sistemas de movimento robóticos multi{2}}eixos ou de pórtico-integrados com cabeçotes de corte a plasma de alta{4}}definição, oxicombustível-ou laser de fibra.
Ao automatizar o layout manual e o acabamento secundário, nossas máquinas reduzem o tempo de processamento de perfis estruturais em até 40% em comparação com os fluxos de trabalho tradicionais de serragem e marcação manual.

Processos Primários:Corte reto, corte de cobertura, corte de esquadria, furos de rato, perfuração/marcação de furos para parafusos e chanfro de preparação para solda 3D-(chanfros V, Y, K).

Compatibilidade de materiais:Aço carbono (ASTM A992, S355), aço inoxidável e aço estrutural de baixa{2}liga.

Controle de movimento:Servomotores CA sem escova, redutores planetários de precisão e acionamentos de pinhão-e-de cremalheira helicoidal.

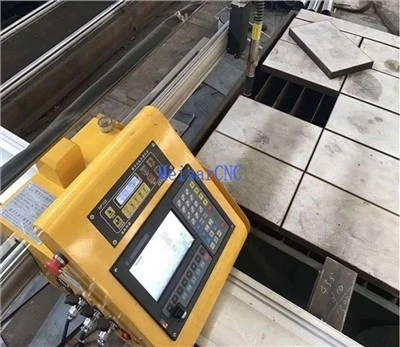

Máquina de corte a plasma de perfil CNC

A máquina de corte a plasma de perfis CNC foi projetada para fabricantes de aço estrutural e fabricantes de equipamentos pesados que exigem contornos de alta{0}}precisão, proporções precisas de

Adicionar ao inquérito

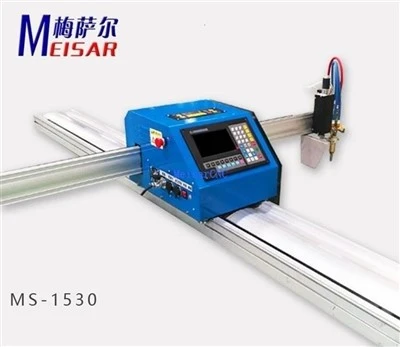

Máquina de corte de perfil de aço CNC

Projetado para fabricantes de aço estrutural, estaleiros navais e fabricantes de equipamentos pesados que exigem perfil, coping e chanfro de alta{0}}tolerância.

Adicionar ao inquérito

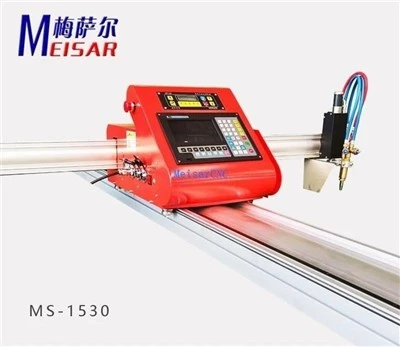

Máquina de corte de aço de canal CNC

O sistema elimina o layout manual, o rastreamento de modelos e a retificação secundária, combinando a importação direta de arquivos CAD/CAM com o posicionamento automático de material. O sistema

Adicionar ao inquérito

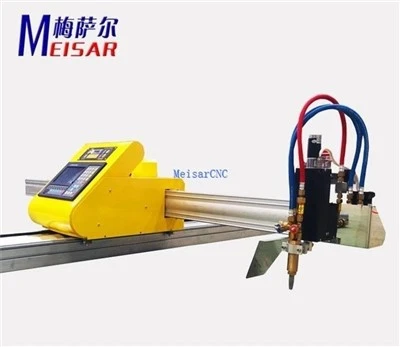

Máquina de corte de aço angular CNC

A pesada base de aço estrutural passa por um recozimento térmico de 600 graus seguido de envelhecimento por vibração de alta-frequência para eliminar o estresse interno da soldagem, garantindo

Adicionar ao inquérito

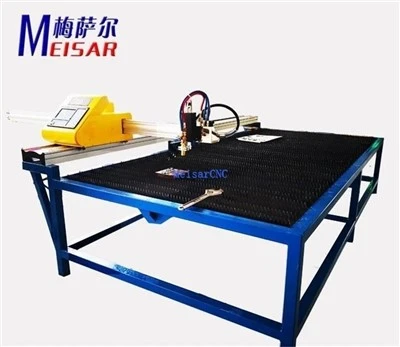

Máquina de corte de viga CNC I

Ao integrar um sistema de alimentação-de rolos pesados com um cabeçote de corte-multieixo, esta máquina processa perfis estruturais em um único fluxo de trabalho contínuo. Ele suporta aço

Adicionar ao inquérito

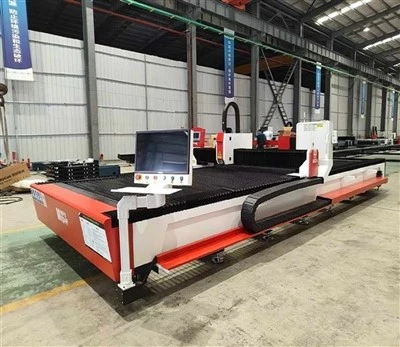

Máquina de corte de viga CNC H

A máquina de corte térmico CNC para vigas H- automatiza o processamento de perfis de aço estrutural (vigas H-, vigas I-, canais, ângulos). Ele substitui o layout manual e a retificação executando

Adicionar ao inquérito

Categoria de produto

Produtos Mais recentes

Contate-nos

Especificações padronizadas e seleção de modelos

Série de modelos	Tamanho máximo do perfil (largura x altura)	Tecnologia de corte	Precisão de posicionamento	Aplicação Industrial Típica
PC-800	Até 800 x 400 mm	Plasma HD/oxicombustível-	+/- 0.2 mm	Estrutura de aço comercial, patins de equipamentos
PC-1250	Até 1250 x 500 mm	Plasma-de alta definição	+/- 0.15 mm	Pontes, plantas industriais, arranha-céus-altos
PC-1500	Até 1500 x 600 mm	Laser de fibra/plasma híbrido	+/- 0.1 mm	Construção naval, plataformas offshore, infraestrutura

Padrões de engenharia e qualidade de construção

Alívio do estresse térmico:

Todas as bases das máquinas e pórticos são fabricados com paredes-de aço pesado. Os conjuntos são recozidos a 650°C para eliminar tensões internas de soldagem, seguidos de usinagem de precisão em fresadoras de perfuração de piso de 5 eixos para garantir a quadratura estrutural.

Corte chanfrado articulado:

Apresenta rotação infinita (nx 360 graus) e inclinação contínua (+/- 45 graus ou superior), permitindo chanfros precisos de preparação de solda-de passagem única-em interseções de alma e flange.

Mapeamento de superfície-em tempo real:

Nosso controle adaptativo de altura da tocha (THC) combina detecção de-tensão de arco e mapeamento capacitivo para rastrear a superfície das vigas-fornecidas pela fresadora em tempo real-, evitando colisões de bicos em perfis estruturais curvados ou curvados.

Segurança e conformidade regulatória:

Os sistemas são fabricados de acordo com as diretivas de segurança de máquinas CE (2006/42/EC). Os gabinetes elétricos seguem os padrões IEC/EN 60204-1, com conformidade opcional com os padrões UL/NFPA 79 disponíveis mediante solicitação para os mercados norte-americanos.

Integração de fluxo de trabalho CAD/CAM

Importação direta de DSTV:O sistema CNC lê nativamente arquivos .dstv (.nc / .nc1) exportados de software de detalhamento-padrão do setor, incluindo Tekla Structures, SDS/2 e Autodesk Advance Steel.

Aninhamento a bordo:O controlador de nível-industrial (Siemens Sinumerik/Hypertherm EDGE Connect) calcula os caminhos da ferramenta, gerencia a compensação de corte de plasma e otimiza as sequências de corte para minimizar a distorção térmica.

Testes de fábrica e garantia de qualidade

Cada unidade passa por um rigoroso protocolo de Teste de Aceitação de Fábrica (FAT) antes do envio:

Calibração do Interferômetro Laser:

Verificação de precisão linear e repetibilidade bidirecional.

Teste de Burn-In de 72-horas:

Simulação de carga funcional contínua e ciclo de simulação-.

Soldar END:

Inspeção ultrassônica (UT) ou por partículas magnéticas (MT) de soldas estruturais-que suportam carga primária.

Documentação:

A entrega inclui esquemas elétricos completos (EPlan), manuais operacionais e certificados de calibração de eixos específicos-da máquina.

Perguntas frequentes

P: Como você lida com curvatura, curvatura e torção fornecidas-por fresagem em vigas?

R: O sistema usa THC de-tensão de arco-em tempo real combinada com mapeamento a laser. O controlador ajusta dinamicamente os vetores de altura do eixo Z- para seguir o contorno real do perfil, mantendo faces de raiz chanfradas precisas, apesar das deformações padrão da fresagem.

P: É necessário um pós{0}}processador externo para meu software de detalhamento?

R: Não. Nosso controlador CNC foi projetado para processar nativamente arquivos DSTV padrão, que são o padrão de saída global para Tekla, SDS/2 e Advance Steel.

P: Quais são os requisitos de instalação?

R: Fornecemos desenhos detalhados de fundação e utilidades (energia, ar comprimido, requisitos de ventilação) 4 semanas antes do envio. A instalação padrão e{2}}o treinamento no local levam de cinco a sete dias úteis, sob a supervisão de nossos engenheiros de campo.

P: Como vocês oferecem suporte remoto às máquinas?

R: Diagnósticos remotos baseados em Ethernet segura-são padrão. Nossos engenheiros de aplicação podem acessar o controlador para solucionar problemas de parâmetros ou de software, normalmente resolvendo problemas dentro de 2 horas após a notificação.

Solicite uma Proposta de Engenharia

Para gerar uma cotação formal adaptada à sua capacidade de produção, forneça os seguintes dados:

Envelope da peça de trabalho:Dimensões e peso máximos por metro do seu estoque padrão.

Classes de materiais:(por exemplo, ASTM A992, S355).

Requisitos do processo:Método de corte preferido (plasma HD, oxi-combustível ou laser de fibra).

Especificações da instalação:Requisitos de tensão/fase/frequência.

[Solicitar um orçamento formal / Enviar RFQ]

Somos-conhecidos como um dos principais fabricantes e fornecedores de máquinas de corte de perfis e vigas CNC na China. Damos as boas-vindas a você para comprar máquinas de corte de perfis e vigas CNC de alta qualidade a preços competitivos de nossa fábrica.
