Máquina de corte CNC a laser de fibra tipo aberto
video

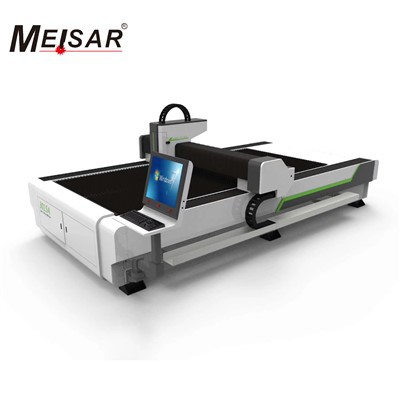

Máquina de corte CNC a laser de fibra tipo aberto

Máquina de corte CNC a laser de fibra tipo aberto

Faixa de largura de corte:1,5-2mFaixa de comprimento de corte:3-6mFonte de laser: igual ou superior a 3000w, como 3000W, 6000W
Enviar inquérito
Descrição

CNC laser cutting machine

Máquina de corte CNC a laser de fibra de tipo aberto adequada para requisitos:

Faixa de largura de corte: 1,5-2m

Faixa de comprimento de corte: 3-6m

Fonte de laser: igual ou superior a 3.000 W, como 3.000 W, 6.000 W



Recurso e especificações da máquina de corte CNC a laser de fibra de tipo aberto:

As máquinas de corte a laser de fibra de tipo aberto são projetadas para oferecer flexibilidade e acessibilidade, ideais para processamento de grandes-formatos ou materiais pesados. Abaixo estão as especificações técnicas típicas para omodelo de tipo aberto(comum em aplicações industriais):

6020 CNC laser cutting machine

1. Parâmetros técnicos principais

Item Parâmetro
Potência Laser Raycus ou MAX 3.000 W, 6.000 W (laser de fibra monomodo-modo ou multimodo-)
Comprimento de onda do laser 1,06μm (padrão para lasers de fibra)
Tamanho da mesa de trabalho 3.000 mm × 1.500 mm (não mais que 10 m × 2,5 m)
Velocidade máxima de corte Até 100 m/min (varia de acordo com a espessura do material)
Precisão de posicionamento ±0,03 mm
Precisão de posicionamento repetido ±0,02mm
Sistema de resfriamento Resfriamento a água (consumo de energia de 22KW)
Sistema de controle Cypcut/FSCUT (interface CNC-amigável)
Transmissão Pórtico de acionamento-duplo (servo motores + guias lineares)



2. Capacidades de corte por material

Material Espessura máxima Velocidade de corte típica (exemplo)
Aço carbono 25–30 mm 0,2–10 m/min (varia de acordo com a espessura)
Aço inoxidável 15–20 mm 0,2–6m/min
Alumínio 12–20 mm 0,2–43 m/min (espessura de 3 mm: ~43 m/min)
Cobre/Latão 10–12 mm 0,2–35m/min



3. Principais recursos

Abrir espaço de trabalho: Sem gabinete, permitindo fácil carga/descarga de materiais grandes ou pesados.

Alta flexibilidade: Compatível com sistemas de carregamento automatizados (transportadores) para produção em massa.

Custo-econômico: menor investimento inicial em comparação com modelos fechados, adequado para pequenas-a-empresas médias.

Acessibilidade de manutenção: A estrutura aberta simplifica a inspeção e o reparo de componentes.



4. Notas Operacionais

Segurança: Requer medidas de segurança adicionais (por exemplo, barreiras de segurança a laser, sistemas de extração de fumos) devido ao design aberto.

Conformidade Ambiental: Deve integrar sistemas de exaustão externos para gerenciar fumos e poeiras.

Eficiência: Otimizado para corte em alta-velocidade de materiais finos-a-de espessura média (1–20 mm), com pressão de gás ajustável (nitrogênio/oxigênio/ar) para diferentes materiais.

Esta especificação equilibra potência, precisão e adaptabilidade, tornando-a uma escolha versátil para fabricação de metal, indústria automotiva e aeroespacial



Máquina de corte CNC a laser de fibra de tipo aberto Hubei Meisar CNC MS-Vantagens FL

Fiber laser cutting machine

1. A estrutura do pórtico a laser de alumínio para aviação de terceira geração

É fabricado de acordo com padrões aeroespaciais e formado por moldagem por extrusão de 4.300 toneladas. Após o tratamento de envelhecimento, sua resistência pode chegar a 6061 T6, que é a resistência mais forte de todos os pórticos.

O alumínio de aviação tem muitas vantagens, como boa tenacidade, peso leve, resistência à corrosão, anti-oxidação, baixa densidade e aumenta muito a velocidade de processamento.

Aluminum Gantry

3rd Generation Aviation Aluminum Gantry



2. Cama soldada de tubo retangular segmentado

A estrutura interna da cama adota a estrutura metálica em favo de mel da aeronave, que é soldada por uma série de tubos retangulares.

Reforços são dispostos dentro dos tubos para aumentar a resistência e a resistência à tração da base, também aumentam a resistência e estabilidade do trilho-guia de modo a evitar efetivamente a deformação da base.

Alta resistência, estabilidade, resistência à tração, garantindo 20 anos de uso sem distorção;

A espessura da parede do tubo retangular é de 10 mm e pesa 4.500 kg.

The Segmented Rectangular Tube Welded Bed

3. Cabeça de corte super laser

  • 1.it pode focar automaticamente.

  • Sem foco manualO software ajusta automaticamente a lente de foco para realizar perfuração e corte automático de placas de diferentes espessuras.

  • A velocidade de ajuste automático da lente de foco é dez vezes maior que o ajuste manual.

  • Maior faixa de ajuste. Faixa de ajuste -10 mm ~ +10 mm, precisão de 0,01 mm, adequada para diferentes tipos de placas de 0 ~ 20 mm.
  • Longa vida útil As lentes de colimador e de foco possuem dissipador de calor com-resfriamento de água, o que reduz a temperatura da cabeça de corte para melhorar sua vida útil.



4. Componentes estáveis

Máquina de corte CNC a laser de fibra tipo aberto Hubei Meisar CNC MS-FLestá equipado com cremalheira alemã Atlanta, motor japonês Yaskawa e redutor alemão Neugart. A precisão de posicionamento da máquina-ferramenta pode ser de 0,02 mm e a aceleração de corte é de 1,5 G. A vida útil é de até 10 anos.



5. Sistema de Gestão da Qualidade

Hubei Meisar CNC é um dos maiores fornecedores de equipamentos de corte na China central. A empresa se dedica principalmente a máquinas de corte a laser CNC, máquinas de corte a plasma CNC, máquinas de corte CNC de tubos/tubos, etc. Hubei Meisar CNC tem 14 anos de história, atendendo a mais de 80 países e regiões. Hubei Meisar CNC possui rigoroso sistema de controle de qualidade e equipe de gerenciamento de qualidade. Siga rigorosamente os padrões gerais da indústria e as diretrizes da empresa. Implemente o monitoramento de qualidade de todos os aspectos de pesquisa e desenvolvimento, produção e pós{7}}venda de equipamentos a laser para garantir que cada dispositivo possa atender aos requisitos do cliente.

Para cada parte da máquina, Hubei Meisar CNC controla rigorosamente a qualidade.

Não apenas exige que os fornecedores forneçam relatórios de inspeção de qualidade, mas também será realizado um monitoramento rigoroso da qualidade quando as peças estiverem na fábrica.

Teste de fonte de laser

Teste de cabeça de laser

Detecção de trilha quadrada

Detecção de rack

Teste de motor/redutor

1 2 3 4 5

A largura, frequência de repetição e potência de pico do pulso de laser são detectadas usando detectores fotoelétricos e osciloscópio.

Teste de estabilidade e teste de envelhecimento para cabeça de laser.

Testar o nivelamento e a retilineidade da pista para garantir que a máquina funcione suavemente.

A precisão e a consistência entre a engrenagem e a cremalheira são testadas principalmente

Ajustaremos a adequação da máquina por meio de experimentos vazios contínuos.


6. Controle de Processo

O processo de montagem da máquina também afetará a sensação do cliente ao utilizá-la. Portanto, no processo de montagem da máquina, o CNC Hubei Meisar, desde a base da máquina mais básica até a montagem final de toda a máquina, é rigorosamente seguido pelo padrão de gestão de qualidade.

Soldagem de base de máquina

Fresagem de pórtico

Montagem em rack guia

Instalação de outras peças de hardware

1 1 1 1

A estrutura da cama é soldada em um quadrado de 10 mm de espessura e alta resistência.

Meisar CNC possui fresagem de pórtico própria.

A retilineidade da cremalheira guia é garantida pelo uso de colimador a laser

instalamos o motor redutor estritamente de acordo com o processo de produção padrão e padrão


7. Inspeção pré-de entrega

A máquina aceitará uma série de testes de qualidade, respectivamente, desde o desempenho, estabilidade, ajuste, praticidade e outros aspectos a serem considerados, por não-conformidade com a parte padrão dos arranjos para depuração e manutenção, para garantir que a fábrica final, a máquina esteja nas melhores condições.

Relatório de inspeção

A máquina inteira é equipada com um teste{0}gratuito de carga

Teste de cisalhamento de material

Embalagem de máquina

1 1 1 1

Cada componente da máquina, cada desempenho, cada parâmetro é cuidadosamente testado.

Garanta a precisão do corte por meio da verificação do interferômetro a laser e testes 24 horas, e certifique-se de que a máquina esteja nas melhores condições.

Antes da entrega, diferentes materiais metálicos serão cortados, observarão o efeito de corte e depois ajustarão de acordo com a necessidade

O equipamento laser requer múltiplas medidas de proteção durante o processo de embalagem para garantir que cada componente não seja afetado pela colisão
