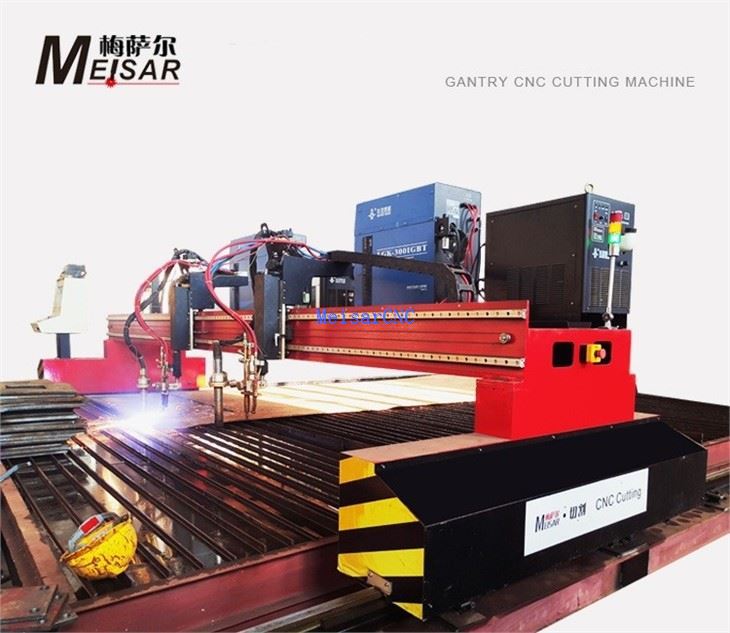

Máquina industrial de corte de tubo retangular CNC: Guia de engenharia e seleção
Um cortador a laser-de tubo retangular para serviços pesados deve manter a rigidez sob alta inércia rotacional. Esta plataforma utiliza uma base de aço soldada-pesada com alívio de tensão-recozida a 600 graus para eliminar tensões internas de soldagem.
|
Parâmetro Técnico |
Configuração padrão |
Configuração-para serviços pesados |
|
Tamanho retangular máximo |
150 x 150 mm a 220 x 220 mm |
Até 300 x 300 mm (Personalizado até 500 mm) |
|
Comprimento máximo do tubo |
6.000 mm (avanço-padrão) |
9.000 mm - 12.000 mm |
|
Opções de energia laser |
3.000 W - 6.000 W (IPG/Raycus) |
8.000 W - 20.000 W (parede espessa de alta-potência) |
|
Espessura máxima da parede |
Aço Carbono: Até 25 mm |
Aço Carbono: Até 50 mm |
|
Velocidade de rotação |
Mandril pneumático de 120 RPM |
Mandril servo de alto torque-de 140 RPM |
|
Precisão Posicional |
+/-0,03mm/m |
+/-0,02mm/m |
Sistema de acionamento:Os mandris dianteiros e traseiros pneumáticos-acionados por servo duplo eliminam o chicote do material durante a rotação em alta-velocidade. A transmissão helicoidal de cremalheira e pinhão no eixo Y- garante folga zero.
Rastreamento de costura:O cabeçote de corte com-foco automático capacitivo detecta variações de superfície em tempo real, evitando acidentes com bicos em tubos retangulares empenados ou enrolados.
Seleção de produtos: correspondência entre especificações de máquinas e demandas de produção
Selecionar o modelo correto evita gargalos em seu fluxo de trabalho. Avalie os requisitos da sua loja em relação a estes parâmetros:
Mistura de materiais e espessura da parede:
Se a sua mistura for predominantemente aço carbono com menos de 10 mm, uma fonte de 3kW a 4kW maximiza a velocidade de corte. O processamento de tubos estruturais acima de 16 mm requer mais de 10 kW para utilizar corte exotérmico-assistido por oxigênio de maneira eficaz e sem conicidade.
Automação de carregamento:
Para execuções de alto-mix e baixo-volume, um carregador lateral semi{2}}automático reduz o tempo de configuração. Para produção de alto-volume (por exemplo, estruturas de reboque), carregadeiras-pneumáticas completas alimentam o material bruto continuamente sem intervenção do operador.
Minimização de resíduos finais:
Verifique o comprimento mínimo-de refugo do material residual da máquina. O rastreamento pneumático avançado minimiza sobras de sucata em até 50 - 100 mm, economizando matéria-prima estrutural cara em turnos anuais.
Compatibilidade de aplicações e materiais
Esta plataforma processa perfis estruturais em vários setores industriais sem alterações mecânicas de ferramentas:
• Materiais: Aço Carbono, Aço Inoxidável (304/316), Ligas de Alumínio, Aço Galvanizado, Latão e Ângulos/Canais Estruturais.
• Geometrias Comuns: Tubos retangulares, tubos quadrados, tubos planos ovais, seções triangulares e vigas H/I.
Aplicações da indústria:
• Veículos Comerciais e Reboques: Fabricação de travessas de chassis e estruturas retangulares que exigem ranhuras e esquadrias precisas.
• Construção e andaimes: colunas de suporte de carga-de alta resistência que exigem cortes perpendiculares limpos e sem rebarbas-para células de soldagem robótica automatizadas a jusante.
• Equipamentos agrícolas: lanças-estruturais pesadas e estruturas de suporte.
Estudo de caso de fabricação-real
Perfil do cliente:Fabricante-de reboques utilitários comerciais de médio porte com sede no Centro-Oeste, EUA.
Desafio de produção:Anteriormente, a fábrica contava com serras de fita e estações de perfuração manual para tubos retangulares de chassis (aço carbono 120 x 60 x 6 mm), resultando em um grande gargalo de fabricação e alta mão de obra secundária de montagem.
Implementação:Instalou a Máquina de Corte de Tubos Retangulares CNC equipada com fonte laser de 6kW e carregamento automático de feixes.
Resultados verificados:
• Cortes de intersecção e furos de fenda agora são cortados em uma única operação automatizada, triplicando o rendimento total para preparação da estrutura do chassi.
• Tempo secundário de retificação e montagem manual reduzido em 75%, permitindo ao cliente reatribuir 3 operadores de montagem às células de soldagem.
• A otimização do agrupamento CAD/CAM reduziu a taxa geral de descarte de tubos em 11,5%.
Verificação de Fornecedores: Fabricação e Controle de Qualidade
Avalie os recursos de fabricação por meio de padrões verificáveis de chão de fábrica, em vez de declarações promocionais:
Usinagem de cama:As bases da máquina são fresadas em um centro de fresagem tipo pórtico de 5 eixos em uma única configuração para garantir o alinhamento paralelo dos trilhos-guia lineares dentro de 0,02 mm.
Recozimento do chassi:Cada estrutura soldada passa por testes de análise de elementos finitos (FEA) antes do recozimento térmico para evitar empenamento sob cargas dinâmicas.
Controle e testes de qualidade:
Calibração de interferômetro a laser para precisão de posicionamento do eixo.
Teste de simulação contínuo de 72- horas sob aceleração máxima (1,5 G) antes de embalar.
Esquemas elétricos padrão em conformidade com intertravamentos de segurança CE/UL.
Decisão de compra e estrutura de ROI
A justificativa de CapEx para lasers de tubo automatizados depende da eliminação de operações secundárias:
Redução de mão de obra:Substitui o corte tradicional, a perfuração e o corte manual. Uma máquina substitui até 4 estações de preparação manuais.
Eficiência de aninhamento:O software de agrupamento CAD/CAM (por exemplo, TubePro/CypTube) calcula estratégias ideais de corte-de linha comum, reduzindo o desperdício de material em 8% a 15%.
Minimização do tempo de inatividade:As mandíbulas do mandril pneumático modular podem ser trocadas em menos de 15 minutos por diferentes tamanhos de tubos, minimizando as perdas na troca.
Perguntas frequentes técnicas para compradores B2B
P: Como o sistema evita arranhões em tubos retangulares de aço inoxidável polido ou alumínio?
R: Os mandris pneumáticos usam mandíbulas de poliuretano que não danificam ou de alumínio-de aderência macia, projetadas especificamente para combinar com perfis de tubos. Além disso, os suportes pneumáticos dos rolos acompanham o comprimento do tubo, evitando o arrasto da superfície contra a base da máquina durante a alimentação.
P: Qual é a capacidade máxima de peso do carregador de pacotes padrão?
R: Os carregadores de feixes padrão suportam de 2.500 kg a 4.000 kg de estoque de matéria-prima, dependendo do modelo da máquina. Carregadeiras-industriais pesadas suportam até 6.000 kg para perfis estruturais-de paredes espessas.
P: Como são tratados os cortes chanfrados ou as juntas de esquadria em tubos retangulares?
R: Os modelos padrão executam cortes perpendiculares de 90-graus e perfurações-complexas. Para estruturas estruturais que exigem preparações de solda multieixos, um cabeçote de corte chanfrado opcional de 5 eixos executa cortes angulares de -45 graus a +45- graus em uma única passagem.
P: Quais formatos de arquivo CAD/CAM são importados diretamente para o sistema de controle?
R: O sistema importa nativamente arquivos .step, .iges, .dxf e .sldprt. O software de agrupamento extrai automaticamente caminhos de corte, contornos de canto e parâmetros-comuns de corte de linha.
Solicitar proposta técnica e testes de amostra
Avalie a velocidade de corte e a qualidade da aresta com base nas especificações específicas do seu perfil. Envie seus requisitos abaixo para obter um relatório completo de-tempo e material-de utilização do ciclo.
