Descrição

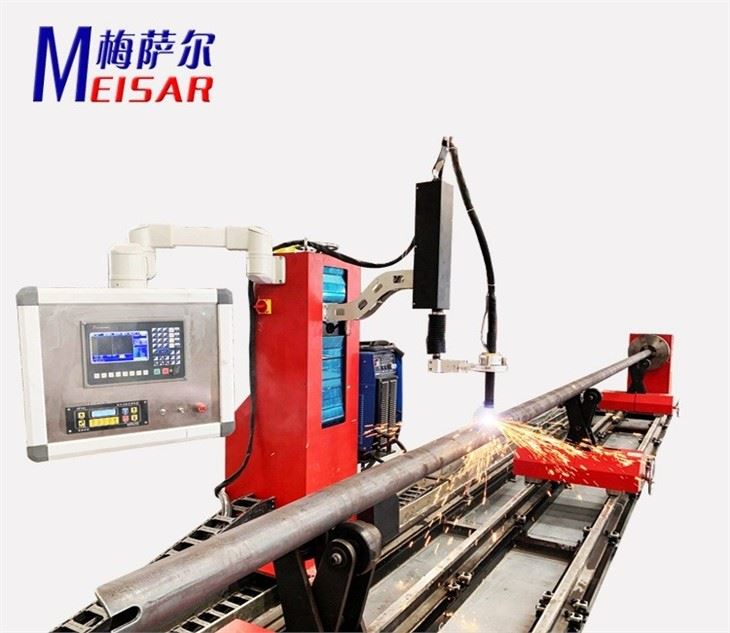

Máquina industrial de corte de furos para tubos CNC: especificações técnicas e guia do comprador

A máquina CNC para corte de furos de tubos automatiza os processos de perfilamento, contorno e furos-em tubos de aço carbono, aço inoxidável e ligas. Construído para instalações de fabricação de alto-produto, este equipamento elimina layout manual, ajuste de modelo e retificação secundária. Ele utiliza interpolação CNC multi{4}}eixos para produzir chanfros e cortes de interseção prontos para solda-precisos em uma única passagem.
Materiais aplicáveis:Aço carbono, aço inoxidável, liga de aço, alumínio
Faixa de diâmetro do tubo:60 mm a 1500 mm (personalizável)
Espessura da parede:1 mm a 50 mm (dependendo da fonte de plasma/oxi-combustível)
Tecnologia de corte:Plasma de{0}}alta definição ou oxicombustível-

Especificações Técnicas e Matriz de Seleção

A seleção da configuração correta da máquina depende diretamente da mistura de materiais, do volume de produção e dos requisitos de geometria da junta. Revise as especificações padrão abaixo para corresponder à sua capacidade operacional.

Série de modelos	Diâmetro máximo do tubo	Espessura da Parede (Plasma)	Eixos de corte	Sistema de acionamento	Aplicação Típica
CHC-500	60 mm a 500 mm	1 mm a 25 mm	3 eixos (X, Y, rotação)	Servo AC + Caixa de Engrenagens Planetárias	HVAC, pequenos vasos de pressão
CHC-1000	100 mm a 1000 mm	1mm a 35mm	4 eixos (adiciona inclinação da tocha)	Pinhão e-cremalheira lateral dupla	Aço estrutural, carretéis de tubos
CHC-1500	200 mm a 1500 mm	2 mm a 50 mm	5 eixos (corte chanfrado)	Servo{0}}para serviço pesado + guia linear	Plataformas Offshore, Construção Naval

Principais recursos técnicos e processo de fabricação

Construção de cama rígida:

A estrutura principal utiliza tubos de aço estrutural de-paredes pesadas, cuja tensão-é aliviada por recozimento a 600 graus Celsius para eliminar tensões internas de soldagem. A usinagem das superfícies de montagem da guia linear é realizada em uma fresadora de pórtico CNC de grande-escala em uma única configuração para garantir o alinhamento paralelo dentro de 0,05 mm.

Transmissão de precisão:

O controle de movimento depende de servomotores CA de engenharia-japonesa acoplados a caixas de engrenagens planetárias-de folga zero. Os eixos longitudinais e rotacionais utilizam cremalheiras e pinhões helicoidais endurecidos, proporcionando uma repetibilidade de mais ou menos 0,1 mm.

Controle de Altura (THC):

O controle integrado de altura da tocha de tensão-capacitiva ou de arco mantém uma distância-consistente entre o bico e a superfície do tubo, compensando a ovalização ou deformação térmica durante o corte.

Software CAM inteligente:

O software-pré-instalado aceita arquivos padrão DSTV, DXF ou DWG. Os operadores inserem o diâmetro externo, a espessura da parede e os ângulos de intersecção para gerar automaticamente caminhos de corte sem cálculo manual de coordenadas.

Cenários de aplicação e avaliação de adequação

Casos de uso ideais
• Fabricação de bobinas de tubulação de processo: corte de conexões de ramificação, tês e selas para refinarias e fábricas de produtos químicos.
• Construção de aço estrutural: Processamento de membros de corda e diagonais para treliças, estádios e-arranha-céus.
• Engenharia offshore e marítima: fabricação de nós tubulares e estruturas de revestimento que exigem ângulos de chanfro complexos para soldas de-penetração total.

Quando esta máquina pode não caber
• Operações que exigem corte de tubos puramente manual para tarefas de manutenção ad{1}}de baixo volume e-(onde o tempo de configuração supera os benefícios da automação).
• Instalações que processam exclusivamente tubos com menos de 50 mm de diâmetro com cortes retos simples-(onde uma serra-fria básica ou um cortador-de tubo é mais econômico-).

Critérios de avaliação de fornecedores: o que verificar

Ao auditar um fabricante de equipamento CNC para corte de tubos, verifique os seguintes pontos de verificação operacionais e de engenharia:

Fonte dos componentes principais:

Verifique as marcas usadas para controladores de movimento (por exemplo, Hypertherm, Burny ou equivalente industrial), servo-drives e redutores de engrenagem.

Capacidade de usinagem:

Confirme se o fornecedor possui fresadoras de pórtico de grande-grande formato-internas, capazes de usinar toda a base da máquina após a soldagem.

Padrões de teste:

Solicite documentação sobre relatórios de calibração de interferômetro a laser usados para verificar a precisão do posicionamento linear antes do envio para a fábrica.

Qualidade de preparação de solda:

Solicite amostras de-seções transversais do tubo cortado para inspecionar a formação de escória, a profundidade-da zona afetada pelo calor e a tolerância do ângulo de chanfro.

Guia técnico: Corte de plasma vs. oxi-combustível para fabricação de vasos de pressão com paredes-espessas

Ao selecionar a tecnologia de corte para fabricação de vasos de pressão, a escolha entre plasma de-alta definição e oxicombustível-depende muito do tipo de material e dos limites de espessura da parede.

Matriz de Comparação Técnica

Métrica de desempenho	Plasma-de alta definição	Oxi-corte de combustível
Faixa de espessura ideal	1 mm a 32 mm	10 mm a 150 mm+
Velocidade de corte	Alto (até 3.500 mm/min em aço carbono fino)	Moderado a lento (depende da reação química)
Angularidade da borda/qualidade do chanfro	Bordas limpas, mínima escória em carbono/inox	Excelente esquadria em placas/paredes pesadas
Calor-zona afetada (HAZ)	ZTA mais estreita devido à velocidade do arco focado	ZTA mais ampla devido a chamas de pré{0}}aquecimento sustentadas
Versatilidade de materiais	Aço carbono, aço inoxidável, alumínio, cobre	Exclusivamente aço carbono e aços de baixa{0}liga

Principais critérios de seleção para equipes de engenharia
• Flexibilidade de materiais: se sua fábrica processa um estoque misto envolvendo aço inoxidável e alumínio junto com aço carbono, plasma de alta-definição é obrigatório. O oxi-combustível depende de uma reação de oxidação exotérmica e não pode processar metais não{3}}ferrosos ou aços inoxidáveis-de alta liga.
• Limites de espessura: para vasos de pressão de parede-pesados que excedem 40 mm a 50 mm de espessura de parede, o oxi-combustível fornece perpendicularidade-de borda quadrada superior e menores custos operacionais por metro linear. No entanto, para espessuras inferiores a 30 mm, o plasma proporciona uma produtividade significativamente maior através de velocidades de corte mais rápidas e larguras de corte mais estreitas.
• Operações secundárias: plasma de alta-definição produz acabamentos de borda mais suaves que muitas vezes exigem retificação mínima de pré-soldagem. Para códigos críticos de vasos de pressão (como a Seção VIII da ASME), a avaliação da profundidade da zona-afetada pelo calor ajuda a evitar micro-fissuras durante a soldagem-de múltiplos passes subsequente.

Perguntas frequentes

P: Como a máquina lida com tubos-de-redondos (ovais)?

R: O sistema apresenta um mecanismo de rastreamento-em tempo real combinado com um sensor adaptativo de controle de altura da tocha. Ele mede a posição real da superfície do tubo giratório milissegundos antes do corte, ajustando dinamicamente o eixo vertical para manter uma distância precisa, apesar dos desvios de ovalidade.

P: Quais formatos de arquivo CAD/CAM são diretamente compatíveis com o controlador?

R: O controlador CNC industrial importa diretamente arquivos DSTV, DXF e DWG. Para interseções complexas de múltiplas-tubulações, bibliotecas de macros especializadas ou softwares-de agrupamento de tubulações de terceiros podem ser integrados via USB ou transferência de rede.

P: Qual é o requisito de utilidade padrão para configuração de plasma?

R: A configuração requer uma fonte de alimentação industrial trifásica (normalmente 380 V ou 480 V, 50/60 Hz), ar comprimido seco de 0,6 a 0,8 MPa (para gás de plasma/proteção) e gases auxiliares (oxigênio/propano) se uma estação de tocha de oxicombustível estiver incluída.

P: Como a geometria da máquina é protegida contra respingos de solda e poeira de óxido de ferro?

R: Todos os trilhos-guia lineares e parafusos esféricos são incluídos em foles sanfonados flexíveis. O mecanismo de mandril rotativo utiliza vedações de labirinto para evitar o acúmulo de detritos metálicos dentro das caixas de engrenagens de acionamento.
